Kluczowe aspekty budowy fundamentu pod podnośnik 4 kolumnowy

Budowa fundamentu pod podnośnik czterokolumnowy stanowi kluczowy etap, który niezwykle wpływa na bezpieczeństwo oraz efektywność pracy w warsztacie czy serwisie. Przed rozpoczęciem działań, należy wziąć pod uwagę kilka istotnych aspektów. Po pierwsze, odpowiednia lokalizacja fundamentu ma fundamentalne znaczenie – musi znajdować się w miejscu o stabilnym podłożu, najlepiej w promieniu 2 metrów od głównych źródeł prądu i wody. Ponadto, nie można zapomnieć, że każdy kolumnowy podnośnik wymaga fundamentu o minimalnej głębokości 30 cm, aby należycie zapewnić stabilność oraz nośność.

Dobrze zaplanowana podstawa fundamentu niesie również ze sobą szansę na zaoszczędzenie czasu i pieniędzy w przyszłości. Warto mieć na uwadze, że wymagana nośność fundamentu dla podnośnika czterokolumnowego wynosi przynajmniej 10 ton. W związku z tym, beton użyty do jego budowy powinien posiadać minimum klasę C25/30. Wreszcie, solidnie wykonany fundament warto dodatkowo wzmocnić stalowymi prętami o średnicy 12 mm. Zastosowanie się do tych wskazówek stanowi klucz do sukcesu, który sprawi, że nasz podnośnik posłuży przez długie lata, a prace w warsztacie będą nie tylko bezpieczne, ale także niezwykle efektywne.

Porównanie propozycji dotyczących budowy fundamentu pod podnośnik czterokolumnowy

Propozycja	Wymagania	Wymiary i grubość	Klasa betonu	Równość posadzki	Czas utwardzania	Proces montażu	Przygotowanie miejsca montażu	Zasilanie elektryczne	Zabezpieczenie prądowe	Badania i dokumentacja
Wymagania dotyczące fundamentu	Grubość 30 cm, beton min. B25	-	-	-	-	-	-	-	-	Dokumentacja do UDT
Wymiary i grubość fundamentu	-	Grubość min. 30 cm, wymiary min. 150 cm x 400 cm	Beton C20/25 lub C25/30	-	-	-	-	-	-	-
Klasa betonu	-	-	Min. B25	-	-	-	-	-	-	-
Równość posadzki	-	-	-	Minimalna grubość 15-30 cm	-	-	-	-	-	-
Czas utwardzania betonu	-	-	-	-	Min. 28 dni	-	-	-	-	-
Proces montażu	Min. 30 cm, klasa B25	4500 mm x 3500 mm	-	-	-	-	-	-	-	-
Przygotowanie miejsca montażu	Grubość 30 cm, klasa C25/30	-	-	-	-	-	-	-	-	-
Zasilanie elektryczne	-	-	-	-	-	-	-	230V lub 400V	-	-
Zabezpieczenie prądowe	-	-	-	-	-	-	-	-	System blokad, czujników, wyłączników	-
Badania i dokumentacja	-	-	-	-	-	-	-	-	-	Dokumentacja dla UDT, badania nośności

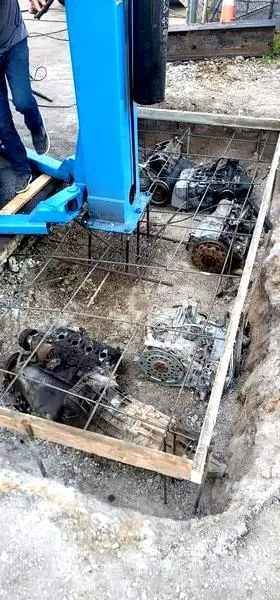

Wymagania dotyczące fundamentu

Podczas budowy fundamentu pod podnośnik czterokolumnowy kluczowe jest, aby zwrócić uwagę na kilka istotnych wymagań, ponieważ zapewnią one stabilność i bezpieczeństwo użytkowania. Odwiedź inny artykuł, w którym pojawił się podobny wątek. Fundament powinien mieć minimalną grubość wynoszącą 30 cm i być wykonany z betonu o klasie nie niższej niż B25, co odpowiada wytrzymałości na ściskanie na poziomie około 25 MPa. Warto jednak rozważyć użycie betonu klasy B37, zwłaszcza w warsztatach intensywnie eksploatowanych, ponieważ zapewnia on lepszą odporność na pękanie oraz odkształcenia. Zaleca się również, aby fundament miał maksymalne odchylenie powierzchni do 5 mm, co umożliwi prawidłowe wypoziomowanie kolumn, a tym samym zapewni bezpieczeństwo całej konstrukcji.

Nie można zapominać o przygotowaniu odpowiedniej dokumentacji oraz przeprowadzeniu czynności związanych z montażem. Zasilanie elektryczne należy poprowadzić w sposób bezpieczny, a podłoże z betonu powinno znajdować się na warstwie zagęszczonego piasku. Warto pamiętać, że podnośnik przenosi obciążenia sięgające 4–5 ton, co wymaga odpowiednio przemyślanej struktury fundamentu, aby uniknąć uszkodzeń posadzki oraz zagrożenia dla bezpieczeństwa pracowników. Niezbędne będą także ścisłe ustalenia z UDT, które regulują wszystkie aspekty związane z bezpieczeństwem podnośników oraz ich instalacją w warsztacie.

Wymiary i grubość fundamentu

Wymiarowanie oraz grubość fundamentu pod podnośnik czterokolumnowy odgrywają kluczową rolę w zapewnieniu stabilności i bezpieczeństwa jego użytkowania. Jak już zahaczamy o ten temat to sprawdź, jak właściwie dobrać wysokość fundamentu pod ogrodzenie. Z doświadczenia wiem, że minimalna grubość wylewki powinna wynosić przynajmniej 30 cm, podczas gdy w przypadku podnośników z ramą możliwe jest zredukowanie tej wartości do 20 cm. Warto również zastosować beton o klasie co najmniej C20/25 lub C25/30, co pozwoli na uzyskanie odpowiedniej wytrzymałości. Płyta betonowa musi mieć wymiary nie mniejsze niż 150 cm na 400 cm dla podnośnika o typowym udźwigu wynoszącym około 4 ton, aby skutecznie rozłożyć ciężar podczas operacji podnoszenia.

Zapewnienie odpowiedniego zbrojenia fundamentu to kolejny istotny element – powinno ono być realizowane zgodnie z zaleceniami, przy czym najlepiej sprawdza się zbrojenie włóknami polipropylenowymi. Ponadto, idealna płyta betonowa powinna charakteryzować się maksymalną płaskością i jednorodnością, a sama konstrukcja musi spełniać normy oraz wymagania UDT. Przygotowanie fundamentu to nie tylko kwestia technologiczna, ale również gwarancja bezpieczeństwa, ponieważ jakość jego wykonania decyduje o tym, czy podnośnik pozostanie w dobrym stanie przez wiele lat. Oczywiście, po wylaniu betonu należy pamiętać, że czas twardnienia wynosi minimum 28 dni, co ma ogromne znaczenie w kontekście dalszych prac montażowych.

Poniżej przedstawiam kluczowe informacje dotyczące właściwego wymiarowania i przygotowania fundamentu:

• Minimalna grubość wylewki: 30 cm (20 cm w przypadku podnośników z ramą).
• Klasa betonu: minimum C20/25 lub C25/30.
• Wymiary płyty betonowej: nie mniejsze niż 150 cm na 400 cm.
• Czas twardnienia betonu: minimum 28 dni.

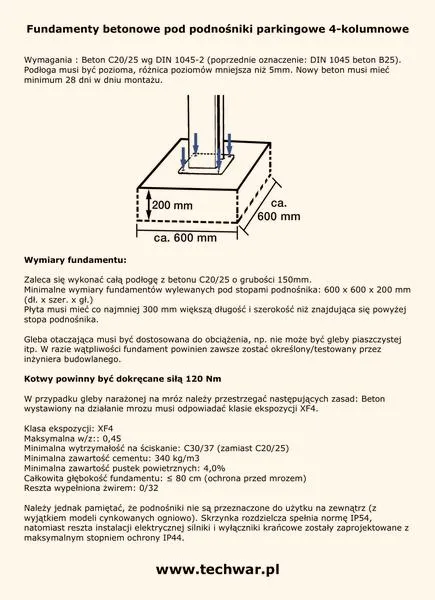

Klasa betonu

Klasa betonu stanowi kluczowy element, którego nie można pominąć przy budowie fundamentu pod podnośnik 4-kolumnowy. Używając betonu, upewnijmy się, że spełnia on określone standardy. Minimalna klasa, jaką powinien mieć, to B25 (C20/25). Oznacza to, że beton musi wykazywać odpowiednią wytrzymałość, co ma ogromne znaczenie przy obciążeniach wynikających z podnoszenia pojazdów. Fundament zazwyczaj powinien mieć grubość co najmniej 30 cm, aby sprostać wymaganiom dotyczącym nośności oraz stabilności całej konstrukcji. W przypadku, gdy planujemy większe obciążenia, warto rozważyć zastosowanie jeszcze wyższej klasy betonu, co jednak wiąże się z dodatkowymi kosztami inwestycji.

Nie możemy zapominać o konsekwencjach, jakie niesie niewłaściwy dobór betonu. Zbyt słaby fundament może prowadzić do groźnych awarii podczas eksploatacji podnośnika. Warto także pamiętać, że beton musi być odpowiednio zagęszczony i jednorodny. Proces przygotowania fundamentu powinien uwzględniać jakość materiałów oraz normy budowlane. Takie podejście pomaga uniknąć błędów, które mogą generować dodatkowe koszty i stwarzać zagrożenia. W tej kwestii dobrze jest zasięgnąć opinii ekspertów, aby mieć pewność, że fundament spełnia wszystkie wymagania, a podnośnik działa bezpiecznie i efektywnie.

Równość posadzki

Równość posadzki odgrywa kluczową rolę w prawidłowym działaniu podnośnika czterokolumnowego. Aby użytkowanie było zarówno bezpieczne, jak i efektywne, warto zadbać o idealne wypoziomowanie posadzki, na której zamierzamy zainstalować urządzenie. Zaleca się, aby minimalna grubość betonu wynosiła 150 mm, jednak w wielu przypadkach korzystniej jest zastosować aż 30 cm, zwłaszcza gdy planujemy obsługę cięższych pojazdów. Przed pierwszym uruchomieniem podnośnika należy przeprowadzić badanie nośności oraz równości posadzki, które powinno zrealizować uprawniona firma. Taki krok pozwala uniknąć nieprzyjemnych niespodzianek w przyszłości.

Nie tylko równość, ale także jakość betonu ma znaczący wpływ na funkcjonowanie podnośników. W związku z tym zaleca się użycie betonu klasy co najmniej B25, a potwierdzenie tej klasy można uzyskać metodą sklerometryczną. Taki wymóg jest istotny, ponieważ podnośniki kolumnowe, które obsługują pojazdy ważące do 3,5 t, wymagają przestrzeni o wysokości 4,6 m nad stanowiskiem. Jaką wskazówkę można tutaj zastosować? W przypadku świeżo wylanej posadzki warto wstrzymać się przynajmniej 28 dni, aby beton mógł w pełni utwardzić się. Pamiętajmy, że równość posadzki to nie tylko kwestia estetyki, lecz przede wszystkim bezpieczeństwa w codziennej pracy w warsztacie!

Czas utwardzania betonu

Podczas pracy nad fundamentem pod podnośnik 4-kolumnowy, nie można zignorować kluczowego etapu, który stanowi czas utwardzania betonu. Uważam, że to jest jak oczekiwanie na idealny moment, zanim przystąpimy do intensywnych działań. Zazwyczaj beton potrzebuje około 28 dni, aby osiągnąć swoją pełną wytrzymałość. Niemniej jednak, to nie oznacza, że musimy czekać bezczynnie. Już po 7 dniach beton gromadzi około 70% swojej wytrzymałości, co pozwala nam z delikatnością rozpocząć prace nad kolejnymi elementami konstrukcji. W tym czasie niezwykle ważne staje się odpowiednie zabezpieczenie betonu, aby uniknąć pęknięć spowodowanych zbyt szybkim wysychaniem lub niskimi temperaturami.

Warto zaznaczyć, jakie czynniki wpływają na czas utwardzania betonu:

• Temperatura otoczenia
• Wilgotność
• Jakość użytego materiału
• Technika mieszania betonu

Patrząc na tę kwestię z szerszej perspektywy, warto zdawać sobie sprawę, że czynniki takie jak temperatura otoczenia oraz wilgotność mają ogromny wpływ na czas utwardzania. Gdy panują idealne warunki, to znaczy temperatura wynosi 20°C oraz występuje odpowiednia wilgotność, proces ten może przebiegać znacznie szybciej. Z kolei w niskich temperaturach, szczególnie poniżej 5°C, ten czas może się wydłużyć nawet o kilka dni. Osobiście preferuję regularne wizyty na placu budowy co kilka dni, aby monitorować postępy. W razie potrzeby mogę wprowadzić odpowiednie działania, które pomogą w osiągnięciu najlepszych rezultatów. Nie zapominajmy, że w przypadku betonu, pośpiech zawsze staje się najgorszym doradcą!

Proces montażu

Proces montażu podnośnika czterokolumnowego jest złożony, jednak odpowiednie przygotowanie pozwala na jego pomyślne zrealizowanie. Na początku wykonaj fundamenty. Powinny one mieć co najmniej 30 cm grubości i być zrobione z betonu o klasie min. Jeżeli ciekawią cię takie treści, przeczytaj, jak łatwo obliczyć potrzebną ilość betonu na schody zabiegowe. B25. Wymiary fundamentu wynoszą 4500 mm na 3500 mm, co zapewnia odpowiednią stabilność. Po wylaniu betonu zwróć uwagę na to, aby pozostawić go do wyschnięcia przez około cztery tygodnie. W tym okresie beton osiąga swoje właściwości mechaniczne, co jest kluczowe dla późniejszego użytkowania podnośnika. Warto w tym czasie zorganizować wszystkie potrzebne materiały, w tym kotwy, które wykorzystasz w dalszym etapie montażu.

Następnym krokiem jest ustawienie kolumn podnośnika na wyschniętych fundamentach. Pamiętaj o zachowaniu zalecanego rozstawu oraz prawidłowym wypoziomowaniu kolumn. Maksymalne odchylenie poziomu nie powinno wynosić więcej niż 5 mm, co ma istotne znaczenie dla bezpieczeństwa użytkowania. Przed przystąpieniem do wkręcania kotew, dokładnie oczyść odwierty w fundamentach, aby zapewnić maksymalną przyczepność. Po zakończeniu montażu kolumn i sprawdzeniu ich stabilności, możesz przejść do podłączenia hydrauliki oraz zasilania elektrycznego. Na końcu przeprowadź testy rozruchowe, które zweryfikują, czy wszystko działa zgodnie z planem. Pamiętaj więc, że dobrze przemyślany proces montażu jest kluczem do sukcesu w eksploatacji podnośnika.

Właściwy dobór materiałów oraz precyzyjne wykonanie fundamentów to podstawowe kroki w montażu podnośnika czterokolumnowego. Staranność na każdym etapie działań przekłada się na bezpieczeństwo i efektywność urządzenia.

Przygotowanie miejsca montażu

Przygotowanie miejsca montażu podnośnika czterokolumnowego stanowi kluczowy etap, który wpływa na jego prawidłowe funkcjonowanie i bezpieczeństwo. Tak na marginesie, sprawdź, jakie koszty wiążą się z montażem parapetu. Na początku musimy dokładnie określić wymagania dotyczące posadzki. Grubość wylewki powinna wynosić co najmniej 30 cm, a klasy betonu wymagamy, aby wynosiła C25/30. Co więcej, ważne jest, aby podłoże pozostawało jednorodne, maksymalnie płaskie z dopuszczalnym odchyleniem do 5 mm. Bez wątpienia, niedotrzymanie tych wymagań może negatywnie wpływać na stabilność całej konstrukcji, a w najgorszym wypadku prowadzić do groźnych incydentów. Dodatkowo warto pamiętać, że przed montażem, dobrze jest odczekać minimum 28 dni, aby beton związał odpowiednio. Doświadczeni fachowcy często podkreślają, że pośpiech w tym przypadku może okazać się bardzo kosztowny!

Po wykonaniu wstępnych prac, szczególną uwagę zwracam na właściwą instalację elektryczną. W zależności od modelu podnośnika, musimy dopasować zasilanie do jego specyfikacji: może to być 230 V lub 400 V. Kluczowym zagadnieniem pozostaje zaangażowanie elektryka z uprawnieniami SEP do podłączenia, ponieważ nie tylko zapewni on zgodność z przepisami, ale także znacząco zwiększy bezpieczeństwo podczas pracy. Po prawidłowym zainstalowaniu oraz przetestowaniu wszystkich połączeń, należałoby przystąpić do odbioru przez UDT, który dokładnie sprawdzi każdy szczegół — od stanu technicznego po działanie blokad bezpieczeństwa. Starannie przygotowane miejsce montażu zapewnia gwarancję, że podnośnik funkcjonować będzie optymalnie przez wiele lat, co przekłada się na komfort naszej pracy oraz bezpieczeństwo klientów.

Bezpieczeństwo i efektywność to kluczowe elementy w każdej instalacji podnośnika. Właściwe przygotowanie miejsca montażu oraz odpowiednie zaangażowanie specjalistów są niezbędne dla długotrwałego użytkowania sprzętu.

Zasilanie elektryczne

Gdy nastaje moment montażu podnośnika czterokolumnowego, zasilanie elektryczne odgrywa kluczową rolę, dlatego musimy dokładnie przemyśleć ten aspekt. Ważne jest, aby dostosować naszą instalację do wymagań konkretnego urządzenia. W przypadku podnośników marki REDATS mamy możliwość wyboru pomiędzy napięciem 230V a 400V. Oba systemy zasilania działają na równi, jednak trójfazowe 400V staje się najczęściej wybieranym rozwiązaniem w warsztatach, szczególnie tam, gdzie liczy się duża wydajność. Pamiętajmy przy tym, że podłączenie powinno zrealizować wyłącznie elektryk posiadający odpowiednie uprawnienia SEP, ponieważ bezpieczeństwo ma fundamentalne znaczenie!

Kiedy już zapewnimy poprawne zasilanie, nie zapominajmy o konieczności zastosowania właściwych zabezpieczeń elektrycznych. Właściwa konfiguracja naszej instalacji powinna opierać się na normach oraz wymaganiach producenta. Fachowiec musi zastosować odpowiednie zabezpieczenia, aby zminimalizować ryzyko porażenia prądem oraz awarii sprzętu. Upewnijmy się zatem, że wszystkie elementy instalacji, takie jak wyłączniki awaryjne czy czujniki, funkcjonują prawidłowo, co pomoże uzyskać pozytywną ocenę podczas odbioru UDT. Dzięki zastosowaniu wysokiej jakości materiałów oraz profesjonalnemu podejściu zasilanie podnośnika będzie działać bez zarzutu, a my będziemy mogli bezpiecznie wykonywać naszą pracę!

Poniżej przedstawiamy najważniejsze elementy zabezpieczeń elektrycznych, które należy uwzględnić w instalacji:

• Wyłączniki awaryjne
• Czujniki przeciążeniowe
• Bezpieczniki ochronne
• Systemy uziemiające
• Monitorowanie napięcia

Zabezpieczenie prądowe

Bez odpowiedniego zabezpieczenia prądowego nawet najlepszy podnośnik staje się niebezpieczny. Właśnie dlatego, na etapie budowy fundamentu, niezwykle istotne staje się zadbanie o odpowiednie zasilanie. W przypadku podnośników kolumnowych najczęściej wymagane jest zasilanie 400V (trójfazowe), które stanowi standard w wielu warsztatach. Jednocześnie warto wspomnieć, że zasilanie 230V (jednofazowe) również sprawdzi się znakomicie. Oba typy zasilania dostarczają wymaganą moc oraz szybkość pracy, a jedynie dostępność danego zasilania w miejscu instalacji może wpływać na Twój wybór. Nie zapominaj, aby podłączenie zlecić elektrykowi z uprawnieniami SEP, ponieważ tylko on zagwarantuje, że wszystko zostanie wykonane zgodnie z normami, co zminimalizuje ryzyko narażenia Ciebie oraz Twoich pracowników na niebezpieczeństwo. Cieszy fakt, że podjąłeś ten krok, gdyż źle podłączony podnośnik niesie ze sobą nie tylko ryzyko porażenia prądem, ale także problemy z odbiorem UDT, które potrafią ciągnąć się jak nieprzyjemny sen.

Warto jednak pamiętać, że instalacja elektryczna to dopiero początek – konieczne są zabezpieczenia mechaniczne. System blokad, czujników oraz wyłączników awaryjnych stanowią elementy, które powinny być nieodłączne w Twoim podnośniku. Ich zadaniem jest zatrzymywanie urządzenia w przypadku awarii lub wystąpienia trudnych sytuacji, co jest kluczowe dla bezpieczeństwa pracy. Pamiętaj, że dobrze skonstruowane zabezpieczenia mogą uratować nie tylko Twój sprzęt, ale także życie operatora. Dlatego już na etapie budowy fundamentu skup się na tym, aby wszystko zaplanować z myślą o przyszłej eksploatacji podnośnika. Gdy wszystkie te aspekty zostaną dopilnowane, będziesz mógł cieszyć się bezproblemową oraz efektywną pracą w swoim warsztacie!

Badania i dokumentacja

Rozpoczynając budowę fundamentu pod podnośnik czterokolumnowy, kluczowe jest, aby zebrać wszystkie niezbędne dokumenty do zgłoszenia urządzenia w Urzędzie Dozoru Technicznego (UDT). Aby podnośnik funkcjonował legalnie, wymagane jest posiadanie pełnej i aktualnej dokumentacji. Wśród najważniejszych dokumentów znajdziemy m.in. Dokumentację Techniczno-Ruchową, deklarację zgodności CE, instrukcję obsługi oraz schematy instalacji elektrycznej i hydraulicznej. Warto także nadmienić, że protokół montażowy i badania nośności posadzki betonowej stanowią istotne elementy, które należy załączyć do wniosku. Minimalna klasa betonu, na którym umieścimy podnośnik, powinna wynosić co najmniej C20/25, natomiast jego grubość powinna mieścić się w granicach 15-30 cm, zależnie od obciążeń, które będą na nim działały. Skoro już krążymy wokół tego tematu, sprawdź skuteczne metody obliczania grubości ocieplenia budynku.

W trakcie rejestracji podnośnika niezbędne stanie się również przeprowadzenie prób funkcjonalnych, potwierdzających jego sprawność techniczną. Każdy element dokumentacji, łącznie z protokołami elektrycznymi i ochronnymi, powinni sporządzać tylko ci, którzy mają odpowiednie uprawnienia. Całkowity koszt odbioru wstępnego wahać się może od 300 do 600 zł, co zależy od różnych czynników, takich jak udźwig urządzenia. Kluczowe pozostaje, aby podczas eksploatacji podnośnika przestrzegać harmonogramu przeglądów, które organizować powinno się co najmniej raz w roku. Takie działania zapewnią bezpieczeństwo użytkowników oraz pozwolą uniknąć kar finansowych, które mogą wynikać z braku ważnych badań UDT.

Przygotowanie do budowy podnośnika wymaga staranności i dbałości o dokumentację, co jest kluczowe dla legalności i bezpieczeństwa jego użytkowania. Należy pamiętać, że regularne przeglądy są nie tylko obowiązkiem, ale i gwarancją sprawności technicznej urządzenia.
